1. Warum dieses Ladegerät überall zu finden ist

Der TP4056 löst ein häufiges Problem kostengünstig: eine einzelne Lithium-Ionen-Zelle aus einer 5-V-USB-Quelle laden, mit Statusausgang und ohne Induktivität. Er benötigt einen Programmierwiderstand, einige Kondensatoren und ein Wärmeleitpad, und er funktioniert.

Diese Einfachheit machte ihn zum Standard in Powerbanks, Bluetooth-Lautsprechern, kleinen Robotern, Handmessgeräten und unzähligen Hobbyplatinen. Das Bauteil ist ein Massenartikel, der von mehreren Herstellern unter derselben Nummer bezogen wird, und genau dort beginnen Fragen zur Substitution.

Seine Einschränkungen sind ebenso bekannt: Er arbeitet linear, wandelt die Differenz der Eingangsspannung in Wärme um und hat keine Schutzfunktion. Beides sind Gründe, die Schaltung um ihn herum zu betrachten und nicht nur die Teilenummer.

2. Wie der Ladezyklus funktioniert

Das Ladegerät durchläuft einen Konstantstrom-Konstantspannungs-Zyklus. Zunächst begrenzt es den Strom auf den programmierten Wert, während die Zellenspannung steigt. Wenn die Zelle 4.2 V erreicht, hält es diese Spannung und der Strom nimmt ab. Der Ladevorgang endet, wenn der Strom unter einen Bruchteil des programmierten Werts fällt.

Der Strom wird durch einen Widerstand von der PROG-Klemme nach Masse eingestellt. Die Beziehung ist über den gesamten Bereich nicht linear, und die Tabelle des Herstellers ist maßgeblich; ein üblicher Ausgangspunkt sind etwa 1 A mit einem 1.2 kΩ-Widerstand und niedrigere Ströme mit größeren Werten.

Zwei Open-Drain-Statuspins melden den Zustand: einer ist während des Ladens aktiv, einer bei Abschluss des Zyklus. Polarität und Verhalten sollten beim Austausch geprüft werden, da die LED-Verdrahtung diese voraussetzt.

Was die Zelle tatsächlich sieht

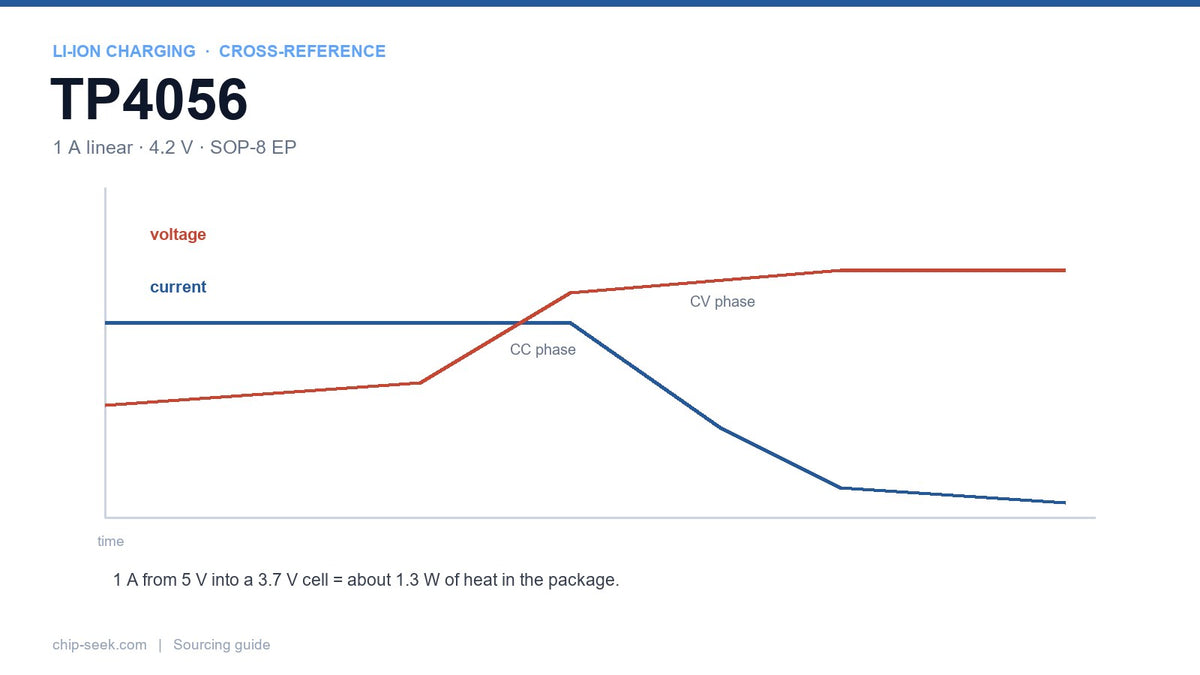

In der Konstantstromphase hält das Ladegerät den Strom konstant und lässt die Zellenspannung steigen. Diese Phase ist für die Ladezeit entscheidend: Eine Zelle mit 2000 mAh benötigt bei 1 A etwa zwei Stunden, um 4.2 V zu erreichen.

In der Konstantspannungsphase hält das Ladegerät 4.2 V und der Strom nimmt ab. Diese Phase ist langsamer und kann nicht verkürzt werden, ohne die Float-Spannung zu überschreiten – was die Zelle beschädigt.

Deshalb lädt ein Ladegerät mit 1 A Nennstrom eine große Zelle nicht in einer Stunde. Die letzten 20–30% der Kapazität kommen bei abnehmendem Strom, und die Gesamtzeit wird von der CV-Phase dominiert.

3. Pin-Funktionen und was übereinstimmen muss

Die Erhaltungsspannung ist der Parameter, der entscheidet, ob der Austausch sicher ist. Ein Bauteil, das auf 4.25 V statt auf 4.20 V lädt, verkürzt die Zykluslebensdauer und erhöht bei einem versiegelten Produkt das Risiko. Prüfen Sie die Toleranz, nicht nur den Nennwert.

Auswahl des PROG-Widerstands

Der Programmierungswiderstand legt den CC-Strom fest. Die Herstellertabelle ist maßgeblich, und die Beziehung ist nicht vollkommen linear. Zwei praktische Regeln gelten unabhängig von der genauen Formel.

Der Nennladestrom der Zelle darf niemals überschritten werden.Eine Einstellung von 1 A bei einer 500-mAh-Zelle ist ein Designfehler, keine Schnellladefunktion.

Verwenden Sie einen 1-%-Widerstand.Die Stromtoleranz folgt der Widerstandstoleranz, und ein 5-%-Bauteil verändert den Ladestrom um 5 % – genug, um am oberen Ende der Nennbelastung einer Zelle eine Rolle zu spielen.

Das Ändern des Widerstands ist auch der einfachste Weg, einen Ersatz zu testen. Stellen Sie einen bekannten Strom ein, messen Sie ihn und vergleichen Sie ihn mit dem Original. Wenn die Werte abweichen, unterscheiden sich die Formel oder die interne Referenz.

4. Die Familie darum herum

Nur die TP4056-Varianten sind untereinander pin-kompatibel. Die kleineren Bauteile haben andere Gehäuse und Pinbelegungen; sie sind funktionale Alternativen für Designs mit niedrigem Strom, keine Drop-in-Ersatzteile.

Parallele Zellen helfen nicht. Der Ladestrom teilt sich zwischen ihnen auf, aber die gesamte Ladezeit und die gesamte Wärme bleiben unverändert, und ungleiche Zellen teilen sich ungleichmäßig. Den Lader auf das Pack abstimmen, nicht auf jede Zelle einzeln.

5. Thermische Berechnung: Warum 1 A nicht immer 1 A ist

Ein Linear-Lader wandelt die Differenz zwischen Eingangs- und Zellenspannung in Wärme um. Bei 5 V Eingang und einer 3.7-V-Zelle dissipiert 1 A etwa 1.3 W. Gegen Ende des Ladezyklus, wenn die Zelle 4.2 V erreicht, sind es etwa 0.8 W.

Die meisten Bauteile dieser Familie verfügen über eine Thermoregelung: Wenn der Chip heiß wird, reduzieren sie den Strom, anstatt auszufallen. Deshalb kann ein 1-A-Design in einem warmen Gehäuse langsam laden und nie einen Fehler anzeigen. Das ist auch der Grund, warum der gemessene Ladestrom oft unter dem programmierten Wert liegt.

Wenn das Produkt 2 A benötigt, ist ein Linear-Ladegerät die falsche Architektur. Ein Schaltladegerät wie TP5100 reduziert die Verlustleistung um eine Größenordnung – auf Kosten einer Induktivität und zusätzlichem Layout-Aufwand.

USB-C und Eingangsstrom

Moderne Designs verwenden USB-C statt Micro-USB, und das ändert zwei Dinge. Eine USB-C-Quelle kann je nach Widerstand auf den CC-Leitungen 500 mA, 1.5 A oder 3 A signalisieren; das Ladegerät verhandelt nicht, es zieht einfach Strom.

Wenn die Quelle den programmierten Strom nicht liefern kann, bricht die Eingangsspannung zusammen. Das Ladegerät startet möglicherweise wiederholt neu, was wie ein defektes Gerät aussieht. Prüfen Sie die Leistungsfähigkeit der Quelle, bevor Sie das Bauteil verantwortlich machen.

Prüfen Sie außerdem das Rückstromverhalten, wenn der Eingang entfernt wird, während eine Zelle angeschlossen ist. Manche Ladegeräte blockieren ihn; andere verlassen sich auf externe Komponenten. Eine Batterie, die sich in einen spannungslosen USB-Anschluss entlädt, ist eine häufige Beschwerde aus der Praxis.

6. Der Batterieschutz ist eine separate Schaltung

Das Ladegerät regelt Strom und Spannung. Es schützt die Zelle nicht vor Tiefentladung, Überstrom oder einem kurzgeschlossenen Ausgang. Dieser Schutz ist ein separater IC, üblicherweise kombiniert mit einem Dual-N-Kanal-MOSFET im negativen Pfad.

Die gängige Kombination ist ein Schutz-IC (DW01-Familie) plus ein Dual-MOSFET 8205. Der Schutz-IC überwacht Zellenspannung und -strom und steuert die MOSFETs an, um die Zelle abzutrennen.

Das Weglassen der Schutzschaltung ist bei Hobby-Designs üblich und in Produkten nicht akzeptabel. Ein einziger Fehler — ein kurzgeschlossener USB-Eingang, eine beschädigte Zelle, ein Kurzschluss am Steckverbinder — macht aus einem billigen Ladegerät ein Brandrisiko.

Details zur thermischen Auslegung

Das freiliegende Pad ist der einzige sinnvolle thermische Pfad. Löten Sie es an eine Kupferfläche mit Vias zu einer inneren Masseebene; ein Pad, das nur mit einer dünnen Leiterbahn verbunden ist, überhitzt lange bevor der Nennstrom erreicht wird.

Halten Sie das Ladegerät von der Zelle fern. Eine Zelle, die von ihrem eigenen Ladegerät erwärmt wird, altert schneller, und in einem dicht verschlossenen Gehäuse verstärken sich die beiden Wärmequellen gegenseitig.

Wenn das Gehäuse klein ist, reduzieren Sie den Ladestrom, anstatt für zusätzliche Luftströmung zu sorgen. Die thermische Regelung erledigt dies automatisch, aber auf Kosten einer unvorhersehbaren Ladezeit.

Status-Pins in der Firmware auslesen

Die beiden Open-Drain-Ausgänge sind üblicherweise mit LEDs verbunden und manchmal auch mit einem Mikrocontroller. Drei Details sind wichtig, wenn eine Zweitquelle eingeführt wird.

Polarität.Beide Pins sind bei den gängigen Varianten Open-Drain und Active-Low, jedoch nicht bei jedem Clone. Eine vertauschte Anzeige lässt ein ladendes Produkt als im Leerlauf erscheinen.

Pull-up-Spannung.Wenn die Pins statt an die Logikversorgung an die Batterieschiene gezogen werden, sieht der Mikrocontroller bei hoher Batteriespannung eine Spannung oberhalb seiner Versorgungsspannung. Ziehen Sie sie stattdessen an die Logikversorgung.

Verhalten am Ladeende.Einige Bausteine schalten die Status-Pins während eines Neustartzyklus kurz um, was die Firmware als Fehler fehlinterpretieren kann. Entprellen Sie den Eingang oder pollen Sie mit langsamer Rate.

7. Was vor dem Austausch zu prüfen ist

Der TEMP-Pin verdient einen Hinweis. Wenn das Design keinen Thermistor verwendet, muss der Pin so beschaltet werden, wie es das Datenblatt für "Temperaturmessung deaktiviert" vorgibt. Ein Offenlassen kann als Temperatur außerhalb des Bereichs interpretiert werden und das Laden stoppen – ein Fehler, der wie ein defektes Ladegerät aussieht.

Zertifizierung und Zellensicherheit

Produkte mit Lithiumzellen unterliegen Transport- und Sicherheitsvorschriften, die von der Zelle, der Schutzschaltung und dem Gehäuse abhängen. Das Ladegerät ist ein Teil dieses Systems, und ein Austausch verändert das System.

Wenn für das Produkt eine Zertifizierungsakte vorliegt, kann ein Wechsel des Ladegeräts einen Delta-Test erfordern. Prüfen Sie mit der Zertifizierungsstelle, bevor Sie annehmen, dass ein pin-kompatibles Bauteil administrativ gleichwertig ist.

Eingangsschutz und ESD

Der Eingangs-Pin ist über einen Steckverbinder mit der Außenwelt verbunden, was ESD und Hot-Plug-Transienten mit sich bringt. Drei Maßnahmen sind üblich: eine TVS-Diode am Steckverbinder, ein kleiner Serienwiderstand oder ein Ferrit und ein Kondensator in Pin-Nähe.

Der Kondensatorwert ist nicht beliebig. Zu viel Kapazität am Eingang kann einen Hot-Plug-Stromimpuls verursachen, der die USB-Quelle herunterzieht; zu wenig lässt den Eingang ungeschützt. Der im Datenblatt empfohlene Wert ist ein Ausgangspunkt, kein Ziel, das überschritten werden sollte.

Wenn das Produkt mit Kabeln und Ladegeräten von Drittanbietern verwendet wird, fügen Sie die TVS hinzu. Ein Ladegerät, das auf dem Prüftisch überlebt und am Schreibtisch des Kunden stirbt, ist normalerweise ein ESD-Pfad, kein Siliziumdefekt.

8. Testplan

Zellen und Lieferanten testen

Die Zellqualität ist wichtiger als die Ladegerätqualität. Eine Zelle mit hohem Innenwiderstand erwärmt sich beim Laden, und das Ladegerät geht früher in die thermische Regelung, wodurch das Produkt langsam erscheint.

Messen Sie die Ladekurve an einer Stichprobe aus jeder Zellencharge: Strom, Spannung und Gehäusetemperatur über die Zeit. Eine Kurve, die früh abflacht, bedeutet, dass die Zelle oder das Ladegerät begrenzt, und beide lassen sich durch Messung des Eingangsstroms unterscheiden.

Tiefentladene Zellen

Eine Zelle, die monatelang gelagert wurde, kann unterhalb der Mindestspannung liegen. Manche Ladegeräte gehen bei niedrigem Strom in einen Trickle-Modus; andere starten nicht.

Wenn das Produkt eine tiefentladene Zelle wiederherstellen muss, bestätigen Sie vor dem Versand das Verhalten des Ersatzprodukts. Ein Ladegerät, das nicht startet, sieht für den Benutzer wie eine tote Zelle aus, und die Rücksendung ist teuer.

9. Kosten, Beschaffung und Sicherheit

Diese Ladegeräte kosten nur Cent-Beträge, und Zweitquellen sind reichlich vorhanden. Die kommerziell relevanten Parameter sind nicht der Preis, sondern die Dokumentation und die Konsistenz der Erhaltungsspannung.

Bei einem Produkt mit einer Lithiumzelle ist Sicherheit eine Systemeigenschaft: Ladegerät, Schutz-IC, Zelle, Gehäuse und Zertifizierung. Ein günstigeres Ladegerät, das 50 mV zu hoch lädt, kombiniert mit einem Schutz-IC, der zu spät auslöst, ist eine schlechte Kombination, selbst wenn jedes Teil seinen eigenen Test besteht.

Beziehen Sie Zellen und Schutzbauteile über rückverfolgbare Kanäle. Der Ausfallmodus einer gefälschten Zelle ist kein fehlgeschlagener Test; er ist ein Brand, und keine Ladegerätspezifikation schützt davor. Dokumentieren Sie die Teilenummer der Zelle, den Schutz-IC und das Ladegerät als eine freigegebene Baugruppe.

Power-Path und Lastverteilung

Ein Ladegerät allein ermöglicht es einem Gerät nicht, während des Ladens der Batterie über USB zu laufen. Dafür ist ein Power-Path-Controller erforderlich, der die Systemlast bei vorhandenem Eingang auf den Eingang und andernfalls auf die Batterie umschaltet und der den Ladestrom unabhängig von der Systemlast hält.

Designs, die die Last einfach über die Zelle anschließen, funktionieren, aber sie laden die Zelle weiter, während sie entlädt, verlängern die Ladezeit und halten die Zelle im schlimmsten Fall über lange Zeiträume auf einer hohen Ladeerhaltungsspannung. Wenn das Produkt im angeschlossenen Zustand läuft, sollte ein Power-Path-Baustein in Betracht gezogen werden, anstatt einen zweiten Lader hinzuzufügen.

10. FAQ

Ist der TP4057 ein Drop-in-Ersatz für den TP4056?

Nein. Er ist ein 500-mA-Baustein im SOT-23-6-Gehäuse. Er ist eine funktionale Alternative für Niedrigstrom-Designs, kein pin-kompatibler Ersatz.

Kann ich an einem USB-Anschluss mit 1 A laden?

Nur wenn der Anschluss es liefern kann und die Zelle dafür ausgelegt ist. Viele USB-Quellen begrenzen den Strom, und das Ladegerät zieht einfach, was verfügbar ist.

Brauche ich mit dem TP4056 eine Schutz-IC?

Ja, für ein Produkt. Das Ladegerät schützt nicht vor Tiefentladung, Überstrom oder einem kurzgeschlossenen Ausgang.

Warum ist mein Ladestrom niedriger als programmiert?

Üblicherweise thermische Regelung: Der Chip ist heiß, deshalb reduziert der Baustein den Strom. Verbessern Sie die Kupferfläche oder die Luftzirkulation, bevor Sie den Widerstand ändern.

Kann ich den TEMP-Pin unbeschaltet lassen?

Nur wenn im Datenblatt steht, dass dies die Temperaturmessung deaktiviert. Bei manchen Bauteilen stoppt ein unbeschalteter Pin den Ladevorgang.

Wann sollte ich ein Schaltladegerät verwenden?

Über etwa 1 A oder wenn die Eingangsspannung weit von der Zellspannung entfernt ist. TP5100 ist die gängige 2-A-Option.

11. Quellen

• Microchip MCP73831 Dokumentation:microchip.com
• Battery University Ladehinweise:batteryuniversity.com
• Hersteller-Datenblätter für die TP4056-Familie: TOP POWER, UMW, MSKSEMI.
