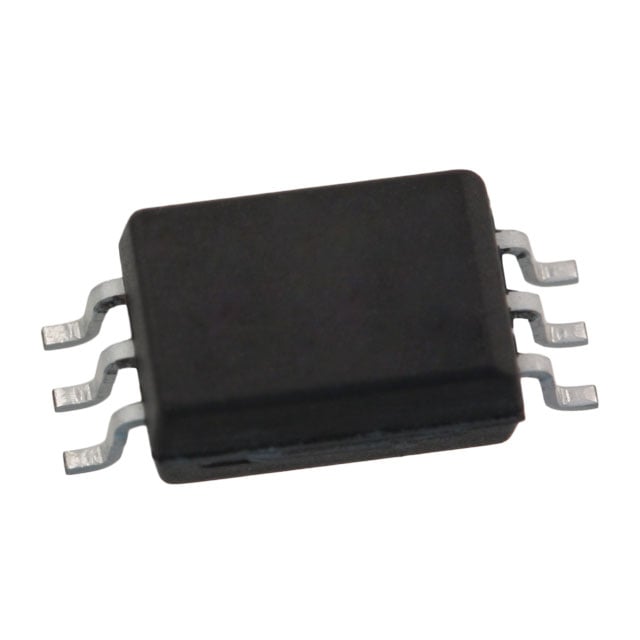

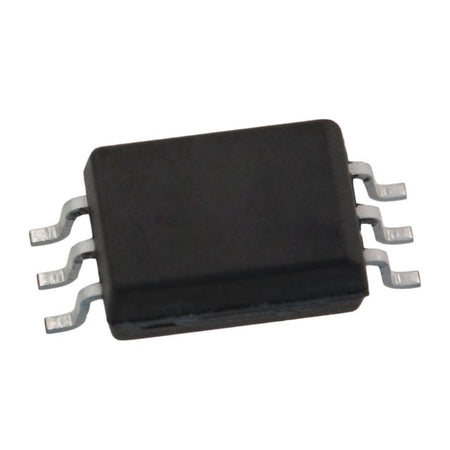

ACPL-W346-500E SO-6 package
ACPL-W346-500E SO-6 package
BROADCOM

ACPL-W346-500E - BROADCOM HF-integrierte Schaltkreise

In stock
SKU: ACPL-W346-500E-SO-6
(0)
$1.43
Nachdem Sie eine Bestellung aufgegeben haben, sendet Ihnen unser Verkaufsteam eine schriftliche Bestätigung des Endpreises, der Versandkosten und der voraussichtlichen Lieferzeit. Einfuhrzölle, Steuern, Maklergebühren und andere Bestimmungsgebühren liegen in der Verantwortung des Kunden. Bei Bedarf können wir Ihnen mit verfügbaren Produktinformationen und Zolldokumenten für die Einfuhranmeldung behilflich sein; Die endgültige Zollabwicklung und Bezahlung obliegt weiterhin dem Kunden.

ACPL-W346-500E

8ns 10V 120ns, 120ns 20V 0.8V/2V DC IGBT 8ns 2.5A SO-6 Oberflächenmontage 4.58mm*6.81mm*3.18mm

Verfügbarer Bestand: 989SO-6Aktiv
HerstellerBROADCOM
GehäuseSO-6
Bestand989
Standardverpackung1000

Preise & Bestellung

Stückpreis$1.0500

Grundlegende Informationen

Hersteller BROADCOM
Hersteller-Teilenummer ACPL-W346-500E
IC-Kategorie Integrierte RF-Schaltkreise
Gehäuse SO-6
Lebenszyklusstatus Aktiv

Technische Eigenschaften

Technologie Optische Kopplung
Anzahl der Kanäle 1
Spannung - Isolation 5000Vrms
Transiente Störfestigkeit im Gleichtakt (Min.) 50kV/µs
Ausbreitungsverzögerung tpLH / tpHL (Max.) 120ns, 120ns
Impulsbreitenverzerrung (Max.) 50ns
Anstiegs-/Abfallzeit (Typ.) 8ns, 8ns
Strom - Ausgang High, Low 2A, 2A
Strom - Spitzenausgang 2.5A
Spannung - Vorwärts (Vf) (Typ.) 1.55V
Strom - DC Vorwärts (If) (Max.) 25 mA
Spannung - Ausgangsversorgung 10V ~ 20V
Grad -
Qualifikation -
Betriebstemperatur -40 degC ~ 105 degC
Montageart Oberflächenmontage
Gehäuse / Bauform 6-SOIC (0.268", 6.80mm Breite)
Gehäuse des Lieferanten 6-SO Stretched
Zulassungsstelle CSA, UR

Bestand und Preise werden regelmäßig aktualisiert. Technische Daten dienen als Referenz für die Entwicklung.

Datenblatt

PDF herunterladen
