1. Varför denna komponent fortfarande ingår i konstruktioner

RS-232 vägrar försvinna. Industriutrustning, kassaterminaler, testinstrument, medicintekniska enheter och byggnadsstyrenheter använder det fortfarande eftersom det är enkelt, robust och elektriskt förlåtande över några meter kabel.

MAX3232 är standardmetoden för att ansluta en 3.3 V-mikrokontroller till den världen. Den tar UART-signaler på logiknivå, genererar positiva och negativa spänningsskenor internt och driver de högre RS-232-spänningar som standarden förväntar sig.

Den interna laddningspumpen är komponentens kännetecken och också anledningen till att ersättningar misslyckas. Enheten är inte bara en nivåomvandlare; den är en liten strömförsörjning med fyra externa kondensatorer.

2. Vad som måste matcha

Matningsområdet är den binära kontrollen: en komponent som endast är klassad för 5 V kan inte användas på en 3.3 V-rail, oavsett hur lika pinnkonfigurationen ser ut. Kondensatorkravet är den analoga kontrollen, och det är där "fungerar på bänken, fallerar i produktion" vanligtvis börjar.

RS-232-nivåer på en sida

RS-232 använder inte logiknivåer. En logisk 0 sänds som en positiv spänning (vanligtvis +3 V till +12 V), och en logisk 1 som en negativ spänning (−3 V till −12 V). Mottagaren behöver bara känna igen tecknet, med en tröskel på omkring ±3 V och hysteres för att avvisa brus.

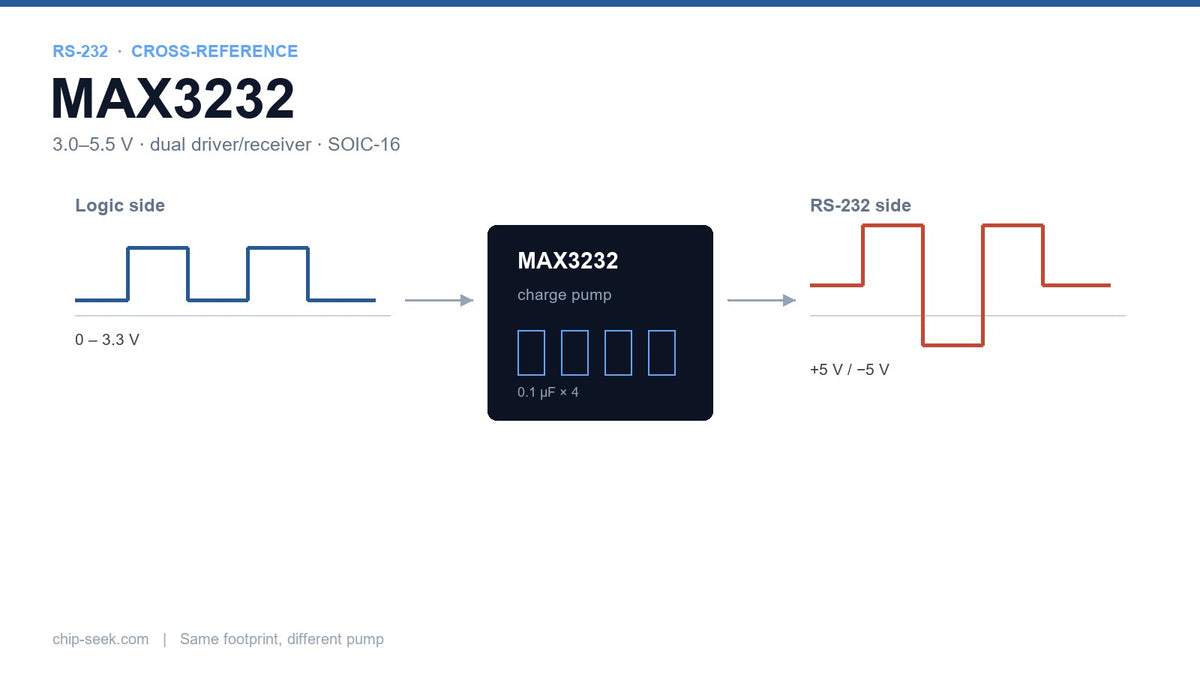

Det är därför en transceiver behöver en negativ spänningsskena, och därför en enkel nivåomvandlare inte klarar jobbet. Laddningspumpen inverterar och dubblar matningen för att skapa ungefär ±5 V från en enda 3.3 V-skena.

Kabelkapacitans är den andra halvan av bilden. Några meter oskärmad kabel tillför hundratals picofarad, vilket gör flankerna långsammare. Vid 115.2 kbps är effekten måttlig; vid 1 Mbps dominerar den, och mottagaren kan se övergångar som aldrig korsar tröskeln rent.

3. MAX232 kontra MAX3232

De två kretsarna har samma 16-pins footprint och samma grundläggande funktion, vilket är anledningen till att de så ofta förväxlas. Skillnaderna är inte kosmetiska.

Matningsspänning.MAX232 är en 5 V-krets. MAX3232 fungerar från 3.0 till 5.5 V, vilket är anledningen till att den blev standardvalet för 3.3 V-system.

Kondensatorer.MAX232 kräver vanligtvis 1 µF laddningspumpkondensatorer. MAX3232 är konstruerad för 0.1 µF keramiska kondensatorer. Att montera 0.1 µF-komponenter i en MAX232-konstruktion kan hindra drivaren från att nå erforderlig utgångssvingning; att montera 1 µF-komponenter i en MAX3232-konstruktion är vanligtvis tolerabelt men inte alltid optimalt.

Datahastighet.MAX3232-familjen stöder i allmänhet högre hastigheter än den ursprungliga MAX232, även om den exakta siffran beror på varianten och lastkapacitansen.

Två kanaler eller fyra?

MAX3232 tillhandahåller två drivare och två mottagare. Det räcker för en full-duplex-UART plus ett handskakningspar, eller för två oberoende portar om flödeskontroll inte används.

Konstruktioner som behöver fler portar, eller som behåller hårdvaruflödeskontroll på två länkar, går över till en fyrkanalig enhet i en större kapsling. Det är inte en ersättning: pinnantal, fotavtryck och ofta matningsströmmen ändras.

Omvänt, om endast ett signalpar används, kan en mindre enkanalig komponent i SOT-23 minska kortytan. Det är en annan footprint och en annan konstruktion, men det är ibland det bättre svaret för en kompakt produkt.

Pinkompatibla familjer

Alla dessa använder samma 16-poliga kapsel, och de flesta delar samma stiftfunktioner. Skillnaderna ligger i de elektriska specifikationerna: matningsspänningsområde, kondensatorvärden, ESD-klassning och maximal datahastighet.

Isolering och skydd

RS-232 förbinder utrustning som kan befinna sig på olika jordpotentialer. Över en lång kabel kan skillnaden vara flera volt, och strömmen hittar en väg genom transceivern. Det finns två sätt att hantera detta i konstruktionen.

Skydd.TVS-dioder på kontaktdonens stift begränsar transienter, och seriemotstånd begränsar felströmmen. Detta är tillräckligt för korta kablar inom en byggnad.

Isolering.En isolerad transceiver placerar en barriär mellan logiksidan och linjesidan och bryter jordslingan helt. Den kostar mer och kräver en isolerad matning, men det är det enda tillförlitliga svaret för industriella installationer med långa kabelsträckor eller flera kraftkällor.

Om en produkt fallerar i fält med skadade transceivrar är orsaken vanligtvis en jordslinga eller en ESD-händelse vid kontakten. Att byta transceivermärke löser inte heller något av dessa problem.

5. Stiftkonfigurationen, kortfattat

Eftersom footprinten är standard kan en sockel eller en reworkstation snabbt byta ut delar. Det är också därför så många kort i fält har en transceiver som inte är den som schemat anger.

6. Där komponenterna faktiskt skiljer sig

Laddningspumpens styrka.Pumpen måste generera ungefär ±5 V från en 3.3 V-matning samtidigt som den försörjer kabeln. Svagare pumpar ger lägre utsignalsving under belastning, vilket minskar brusmarginalen vid mottagaren. Kondensatorns ESR och värde spelar båda roll.

ESD-klassning.RS-232-stiften är vanligtvis exponerade på en kontakt. En komponent med lägre ESD-klassning kan klara bänktestet men fallera i fält, särskilt i industriella installationer med långa kablar.

Datahastighet kontra kabel.En 250 kbps-krets räcker för de flesta UART-länkar, men kabelkapacitans och drivarens slew rate begränsar det praktiska avståndet. Om konstruktionen kör en lång kabel vid hög baudhastighet, kontrollera ögondiagrammet i bortre änden.

Varianter med automatisk avstängning.Vissa kretsar går in i ett lågeffektläge när ingen giltig RS-232-nivå finns. Det är användbart för batteriprodukter och en beteendeförändring för konstruktioner som förväntar sig att drivaren ska förbli aktiv.

Layoutanteckningar

Kondensatorerna i laddningspumpen bör sitta så nära sina pinnar som möjligt, med korta returer till jordpinnen. Långa ledare adderar induktans och minskar pumpens effektivitet, vilket visar sig som lägre utgångssving vid kabeln.

Håll RS-232-sidan borta från känsliga analoga ledningsbanor. Linjen kan bära ±12 V-transienter vid en ESD-händelse, och kapacitiv koppling in i en högimpediv ingång är lätt att förbise.

Ett solitt jordplan under transceivern hjälper både pumpen och ESD-vägen. Att dela jordplanet mellan logik- och kontaktdonssidan är bara lämpligt när konstruktionen är isolerad; annars skapar det den slinga som skyddet försöker undvika.

Kabel, kontaktdon och EMI

Transceivern är bara en del av länken. Kontaktdonets pinout, kabelns skärmning och jordning avgör om länken fungerar i ett industriellt skåp.

Använd en skärmad kabel för längder över en meter eller två, och anslut skärmen till jord i ena änden för att undvika en jordslinga. En ferritpärla vid kontaktdonet kan dämpa common-mode-brus utan att påverka differenssignalen.

Transceivrar med begränsad slew rate minskar strålade emissioner och är att föredra för långa kablar, på bekostnad av maximal datahastighet. Om EMC-testet misslyckas på serieporten är det den första parametern att se över.

En ytterligare skillnad värd att kontrollera är latch-up-beteendet vid ett linjefel. Databladet anger vanligtvis den felspänning som komponenten överlever; en komponent med ett snävare fönster kan verka likvärdig tills en kabel ansluts medan den andra änden är strömförsörjd.

7. Kondensatorvalet är den egentliga utbytesuppgiften

Fyra kondensatorer omger transceivern, och de är en del av kretsen, inte tillbehör. Tre regler täcker de flesta problem.

Använd det angivna värdet.En MAX3232 som är konstruerad för 0.1 µF behöver inte 1 µF, och en MAX232 som förväntar sig 1 µF når inte full utstyrning med 0.1 µF. Läs databladet för den exakta varianten, inte familjen.

Använd ett stabilt dielektrikum.X5R- eller X7R-keramer är lämpliga. Y5V-komponenter förlorar större delen av sin kapacitans vid bias och temperatur, vilket är precis när pumpen behöver den.

Sänk spänningen med marginal.En 6.3 V-kondensator på en 5 V-skena förlorar kapacitans under förspänning. Använd 10 V- eller 16 V-komponenter för marginal, särskilt på V+-noden.

Om ett utbytt kort uppvisar förvrängda RS-232-nivåer eller intermittenta ramfel, mät V+ och V− med oscilloskop innan transceivern byts ut. En svag pump är vanligtvis ett kondensatorproblem.

UART-sidan

De flesta fel som tillskrivs transceivern är egentligen problem med UART-konfigurationen. Tre inställningar spelar roll.

Baudrate-tolerans.En mottagare samplar i mitten av varje bit; om sändarens och mottagarens klockor skiljer sig med mer än cirka 2–3 % uppstår ramfel vid längre ord. Kontrollera den faktiska delaren, inte den nominella hastigheten.

Flödeskontroll.Om konstruktionen använder RTS/CTS, bekräfta att transceivervarianten exponerar dessa pinnar och att firmware hanterar dem. Vissa varianter med lågt antal pinnar utelämnar dem.

Bootloader-väg.Många produkter programmeras eller återställs via RS-232. Om bootloadern förutsätter en specifik vilonivå eller handskakning, verifiera det på ersättningskomponenten före produktion.

8. En praktisk testplan

Kvalitet på andrakälla

I den här prisklassen syns skillnaderna mellan källor i ESD-robusthet, utgångssvängning vid låg matningsspänning och spridning mellan enheter i laddningspumpen. Det är just de parametrarna som spelar roll i fält och som sällan testas på bänk.

Be om ESD-klassningen och utgångssvängningskurvorna vid 3.0 V, inte bara de typiska värdena vid 5 V. För en 3.3 V-konstruktion är 3.0 V-hörnet där marginalen försvinner.

Vad sägs om USB-bryggor?

En vanlig fråga är om man helt ska överge RS-232 och använda en USB-till-UART-brygga. För en produkt som ansluts till en PC är en USB-brygga ofta enklare och billigare: ingen laddningspump, inga ±12 V-nivåer, ingen DB9-kontakt.

Avvägningen gäller robusthet och räckvidd. USB är begränsat till några meter, är känsligt för kabelkvalitet och kräver en drivrutinsstack på värden. RS-232 klarar längre kablar och fientliga elektriska miljöer, vilket är anledningen till att industriutrustning fortfarande använder det.

Vissa konstruktioner behåller båda: en USB-brygga för serviceåtkomst och en RS-232-transceiver för fältlänken. Det är ett plattformsbeslut, inte ett komponentbyte.

9. Kostnad och tillgång

Detta är en standardkomponent, så prisskillnaderna är små. De parametrar som är kommersiellt viktiga är tillgänglighet, förpackning och spårbarhet.

För industriprodukter, fokusera på ESD-klassningen och temperaturklassen snarare än styckpriset. En komponent som sparar några cent men fördubblar risken för fältreturer är inte billigare.

För konsumentprodukter med korta kablar och skonsam miljö är en andra källa vanligtvis okej efter testerna ovan. Behåll den ursprungliga godkända som försäkring i stället för att ta bort den från AVL.

Ett genomräknat substitutionsfall

Anta att ett kort använder en 5 V MAX232 med 1 µF kondensatorer och behöver gå över till en 3.3 V matning. Tre ändringar följer.

Komponent.Flytta till en transceiver som klarar 3 V, till exempel MAX3232 eller SP3232, i samma 16-pin-kapsling.

Kondensatorer.Byt ut 1 µF-komponenterna mot det värde som anges för den nya enheten, vanligtvis 0.1 µF keramisk, och bekräfta spänningsderatingen på V+-noden.

Firmware.Bekräfta att UART-nivåerna och viloläget är oförändrade. Logiksidan är fortfarande 3.3 V CMOS, så ingen kodändring bör behövas — men verifiera bootloader-handskakningen, eftersom den ofta beror på linjens vilolägesnivå.

Mät V+ och V− efter ändringen. Om de ligger inom databladets fönster och loopback passerar vid målbaudhastigheten är utbytet klart.

10. FAQ

Kan jag byta ut en MAX232 mot en MAX3232 på samma kort?

Fotavtrycket matchar och funktionen är densamma, men kondensatorvärden och matningskrav skiljer sig. Kontrollera båda innan du byter ut.

Kan jag använda en MAX232 på en 3.3 V-skena?

Nej. Den är en 5 V-krets. Använd en krets som klarar 3 V, till exempel MAX3232 eller SP3232.

Varför är svinget på min RS-232-utgång lågt?

Oftast är det kondensatorerna i laddningspumpen: fel värde, dielektrikum med förluster eller alltför stor spänningsderating. Mät V+ och V− först.

Behöver jag det exakta kondensatorvärdet från databladet?

Ja, inom det rekommenderade intervallet. Pumpen är konstruerad kring det, och en stor avvikelse förändrar utsignalens svängning.

Räcker en 250 kbps-komponent?

För de flesta UART-länkar, ja. Långa kablar och höga baudrater kräver en kontroll av mottagartröskeln vid den bortre änden.

Stöder alla varianter 3.3 V?

Nej. Kontrollera matningsområdet för den specifika beställningskoden; vissa komponenter som endast är för 5 V har samma 16-pin-utförande. Familjenamnet är ingen garanti, och databladet för det exakta suffixet är den enda tillförlitliga källan.

11. Källor

• TI MAX3232 produktsida:ti.com
• Analog Devices RS-232 portfölj:analog.com
• MaxLinear SP3232 dokumentation:maxlinear.com
