ACPL-W340-500E - BROADCOM วงจรรวมและชิป
Regular price
$0.82
หลังจากที่คุณสั่งซื้อ ทีมขายของเราจะส่งการยืนยันเป็นลายลักษณ์อักษรเกี่ยวกับราคาสุดท้าย ค่าจัดส่ง และระยะเวลาในการจัดส่งโดยประมาณ อากรขาเข้า ภาษี ค่าธรรมเนียมนายหน้า และค่าธรรมเนียมปลายทางอื่นๆ เป็นความรับผิดชอบของลูกค้า เมื่อจำเป็น เราสามารถช่วยเหลือเกี่ยวกับข้อมูลผลิตภัณฑ์และเอกสารศุลกากรสำหรับการสำแดงการนำเข้า พิธีการศุลกากรขั้นสุดท้ายและการชำระเงินยังคงเป็นความรับผิดชอบของลูกค้า
Couldn't load pickup availability
ACPL-W340-500E

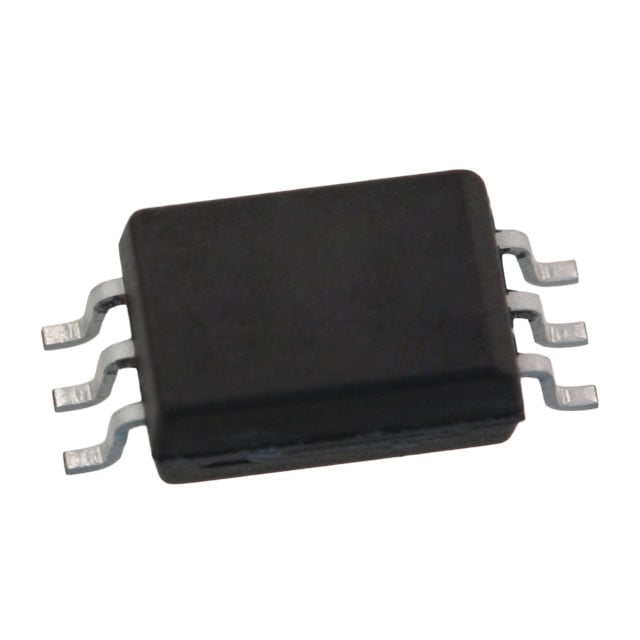

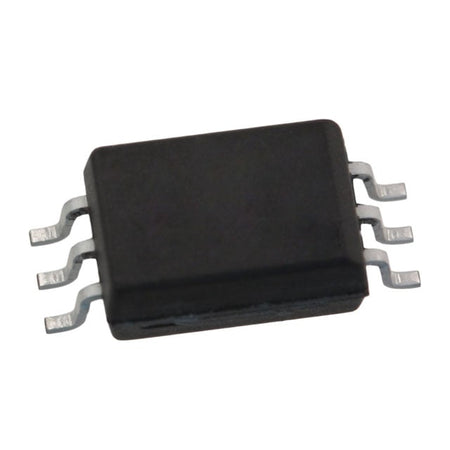

Broadcom IGBT driveinputoutputoptocoupler, mount, 6-pin, SO package
Available Stock: 7183SO-6Active
ManufacturerBROADCOM
PackageSO-6
Stock7183
Standard Pack1000
Pricing & Ordering
Unit Price$0.8215
Basic Information
| Manufacturer | BROADCOM |
|---|---|
| Manufacturer Part Number | ACPL-W340-500E |
| IC Category | Integrated Circuits & Chips |
| Package | SO-6 |
| Lifecycle Status | Active |
Technical Attributes
| Technology | Optical Coupling |
|---|---|
| Number of Channels | 1 |
| Voltage - Isolation | 5000Vrms |
| Common Mode Transient Immunity (Min) | 35kV/µs |
| Propagation Delay tpLH / tpHL (Max) | 200ns, 200ns |
| Pulse Width Distortion (Max) | 70ns |
| Rise / Fall Time (Typ) | 43ns, 40ns |
| Current - Output High, Low | 800mA, 800mA |
| Current - Peak Output | 1A |
| Voltage - Forward (Vf) (Typ) | 1.55V |
| Current - DC Forward (If) (Max) | 25 mA |
| Voltage - Output Supply | 15V ~ 30V |
| Grade | - |
| Qualification | - |
| Operating Temperature | -40 degC ~ 105 degC |
| Mounting Type | Surface Mount |
| Package / Case | 6-SOIC (0.268", 6.80mm Width) |
| Supplier Device Package | 6-SO Stretched |
| Approval Agency | CSA, UR |
Inventory and pricing are updated regularly. Technical data is provided for engineering reference.
