Texas Instruments

UCC23511QDWYQ1 - Texas Instruments आरएफ एकीकृत परिपथ

Name: UCC23511QDWYQ1 - Texas Instruments आरएफ एकीकृत परिपथ
Brand: Texas Instruments
SKU: UCC23511QDWYQ1-SOIC-6
Price: 2.55 USD
Availability: InStock

In stock

SKU: UCC23511QDWYQ1-SOIC-6

(0)

$2.55

आपके ऑर्डर देने के बाद, हमारी बिक्री टीम अंतिम कीमत, शिपिंग शुल्क और अनुमानित डिलीवरी लीड समय की लिखित पुष्टि भेजेगी। आयात शुल्क, कर, ब्रोकरेज शुल्क और अन्य गंतव्य शुल्क ग्राहक की जिम्मेदारी हैं। जरूरत पड़ने पर, हम आयात घोषणा के लिए उपलब्ध उत्पाद जानकारी और सीमा शुल्क दस्तावेजों के साथ सहायता कर सकते हैं; अंतिम सीमा शुल्क निकासी और भुगतान ग्राहक की जिम्मेदारी है।

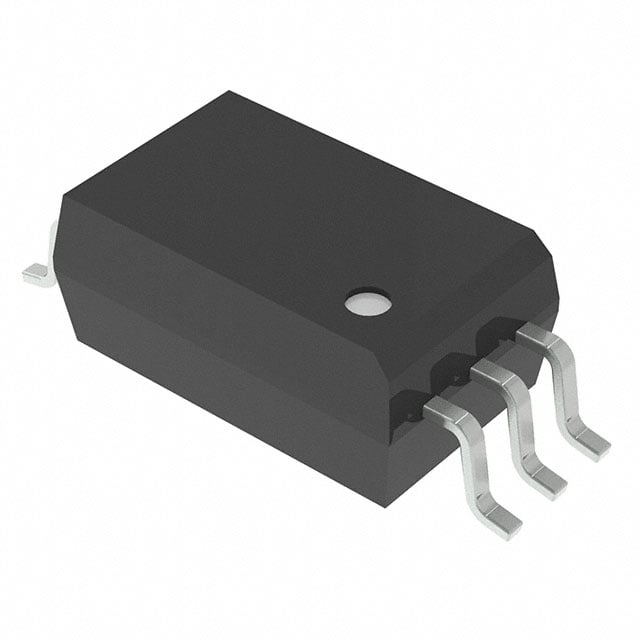

UCC23511QDWYQ1

28ns 1 25ns(Max) SOIC-6 surface mount, adhesive mount

Available Stock: 209200SOIC-6Obsolete

ManufacturerTexas Instruments

PackageSOIC-6

Stock209200

Standard Pack-

Pricing & Ordering

Unit Price$2.5501

Basic Information

Manufacturer	Texas Instruments
Manufacturer Part Number	UCC23511QDWYQ1
IC Category	RF Integrated Circuits
Package	SOIC-6
Lifecycle Status	Obsolete

Technical Attributes

Technology	Capacitive Coupling
Number of Channels	1
Voltage - Isolation	5700Vrms
Common Mode Transient Immunity (Min)	150kV/µs
Propagation Delay tpLH / tpHL (Max)	105ns, 105ns
Pulse Width Distortion (Max)	35ns
Rise / Fall Time (Typ)	28ns, 25ns (Max)
Current - Output High, Low	1A, 1A
Current - Peak Output	1.5A, 2A
Voltage - Forward (Vf) (Typ)	2.1V
Current - DC Forward (If) (Max)	25 mA
Voltage - Output Supply	14V ~ 33V
Grade	Automotive
Qualification	AEC-Q100
Operating Temperature	-40 degC ~ 125 degC
Mounting Type	Surface Mount
Package / Case	6-SOIC (0.295", 7.50mm Width)
Supplier Device Package	6-SOIC
Approval Agency	UL, VDE

Documents & Engineering Resources

Datasheet PDF

Inventory and pricing are updated regularly. Technical data is provided for engineering reference.

Datasheet PDF

Open PDF
